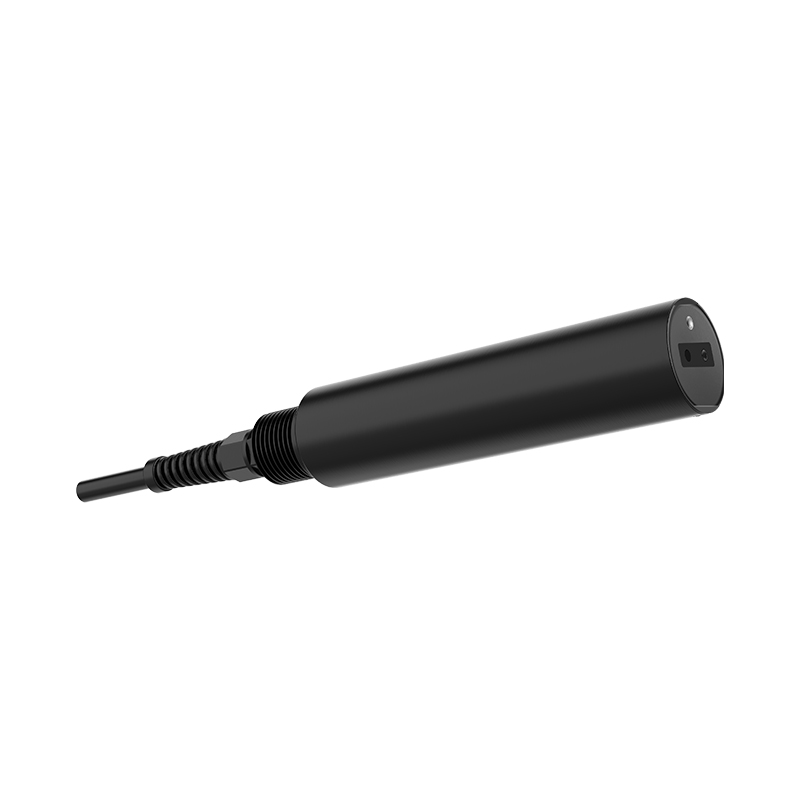

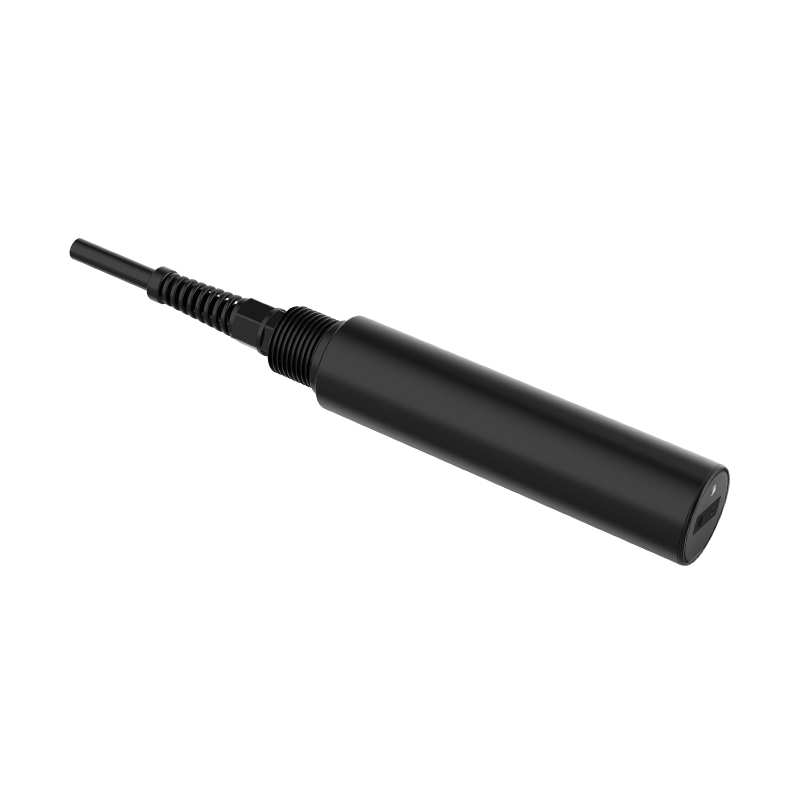

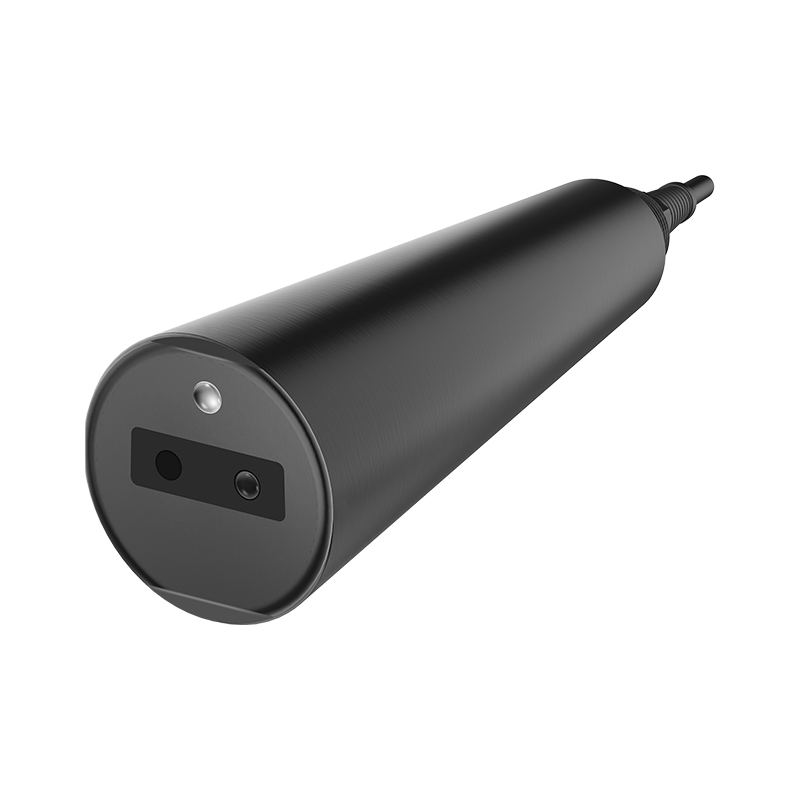

水质叶绿素变送器

产品型号：RS-CH-N01-2

自清洁叶绿素变送器采用领先的光学技术，带有自动清洁刷，一体化设计，具有高效率的电源管理、坚固的结构、稳定的变送器性能，免于维护和频繁校准，可长期在线使用。

产品详情

产品概述

RS-CH-N01 是一款测量水体中叶绿素浓度的设备；采用荧光原理，使用光纤传导光路的设计方法；内部增加滤光算法，抗外界光干扰能力强。内置温度变送器，可以自动温度补偿。设备输出相对荧光单位，便于根据实际情况分析荧光强度与叶绿素浓度之间的关系。可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和检测。

功能特点

测量范围0~400μg/L。
防水等级IP68。
滤光算法，抗外界光干扰强，自动温度补偿，适合在线长期检测环境使用。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus通信地址可设置，波特率可修改。
设备采用宽电压供电，直流7~30V均可。

技术参数

485型：

测量范围	0~400μg/L；0~100RFU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.1μg/L 0.1RFU 温度：0.1℃
响应时间	≤30s
设备工作条件	0~40℃
供电	DC 7~30V
功耗	0.4W
通信接口	RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200 可设）
测量原理	荧光法
防水等级	IP68
探头线长	默认5m
外壳材质	耐腐蚀塑料

模拟量型：

测量范围	0~400μg/L
测量误差	±5%FS（25℃）
分辨率	0.1μg/L
响应时间	≤30s
设备工作条件	探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露）
供电	DC 7~30V（0~10V供电DC 24V）
功耗	≤1W
测量原理	荧光法
防水等级	探头：IP68 王字壳：IP65
探头线长	默认5m
外壳材质	耐腐蚀塑料

4G、WIFI：

供电	DC 10~30V
功耗	0.6W
测量范围	0~400μg/L；0~100RFU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.1μg/L；0.1RFU；温度：0.1℃
响应时间	≤30s
设备工作条件	探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露）
测量原理	荧光法
防水等级	探头：IP68 王字壳：IP65
探头线长	默认5m （10m、15m、20m可定制）
数据上传时间	4G：默认 30s/次，1s~65535s 可设 WIFI：默认 10s/次，1s~65535s 可设
数据采集时间	2s/次

ETH型：

供电	DC 10~30V
功耗	0.6W
测量范围	0~400μg/L；0~100RFU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.1μg/L；0.1RFU；温度：0.1℃
响应时间	≤30s
设备工作条件	探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露）
测量原理	荧光法
防水等级	探头：IP68 王字壳：IP65
探头线长	默认5m （10m、15m、20m可定制）
通信接口	RJ45网口，TCP数据上传，支持静态IP地址、DHCP IP地址自动获取功能、支持跨网关、DNS域名解析
上传数据间隔	默认30s（1s~60000s可设）

产品选型

RS-				公司代号
	CH-			叶绿素变送器
		N01-		485输出
		I20-		4-20mA电流输出
		V05-		0-5V 电压输出
		V10-		0-10V 电压输出
		WIFI-		WIFI信号输出
		4G-		4G信号输出
		ETH-		以太网信号输出
			2	二代壳体

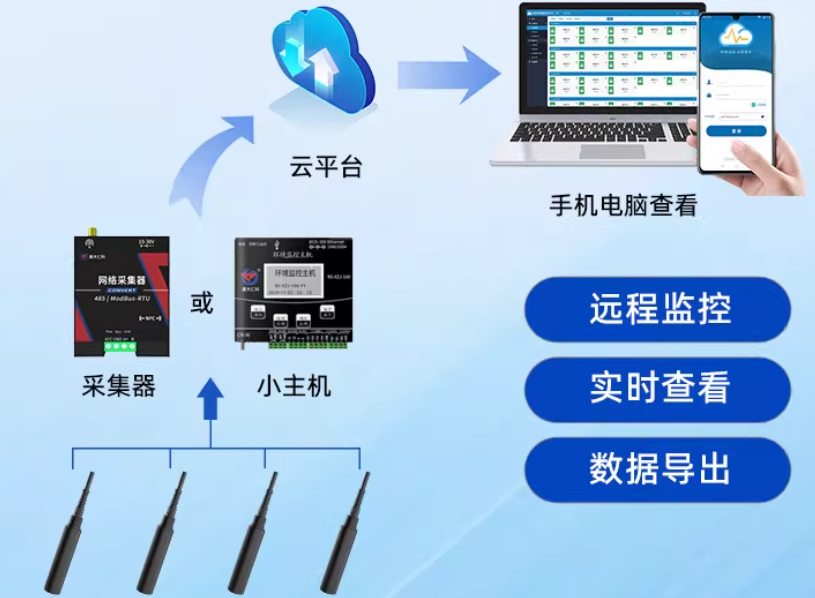

系统框架图

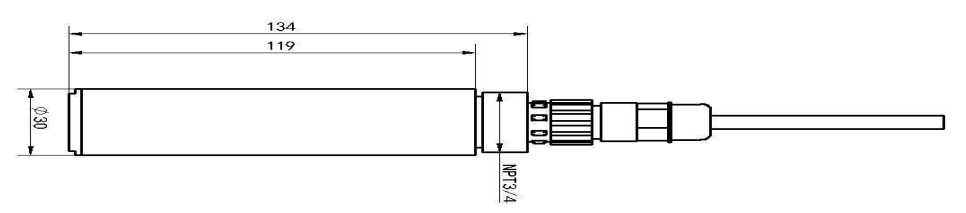

尺寸说明

单位：mm

安装说明

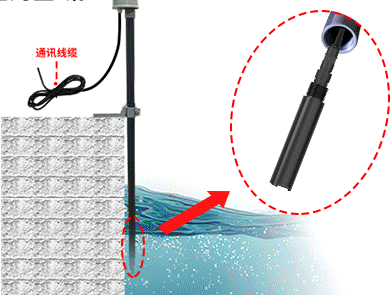

1、沉入式安装：可通过设备的NPT3/4螺纹“连接防水管”或将设备“安装固定于浮漂滤筒内”。

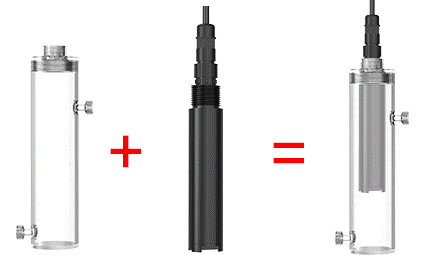

2、管道安装：可通过设备的“NPT3/4螺纹”，将设备安装固定于我司“圆筒形流通槽”内。

接口说明

说明	说明
电源	棕色	电源正
电源	黑色	电源负
通讯	黄色	485-A
通讯	蓝色	485-B
