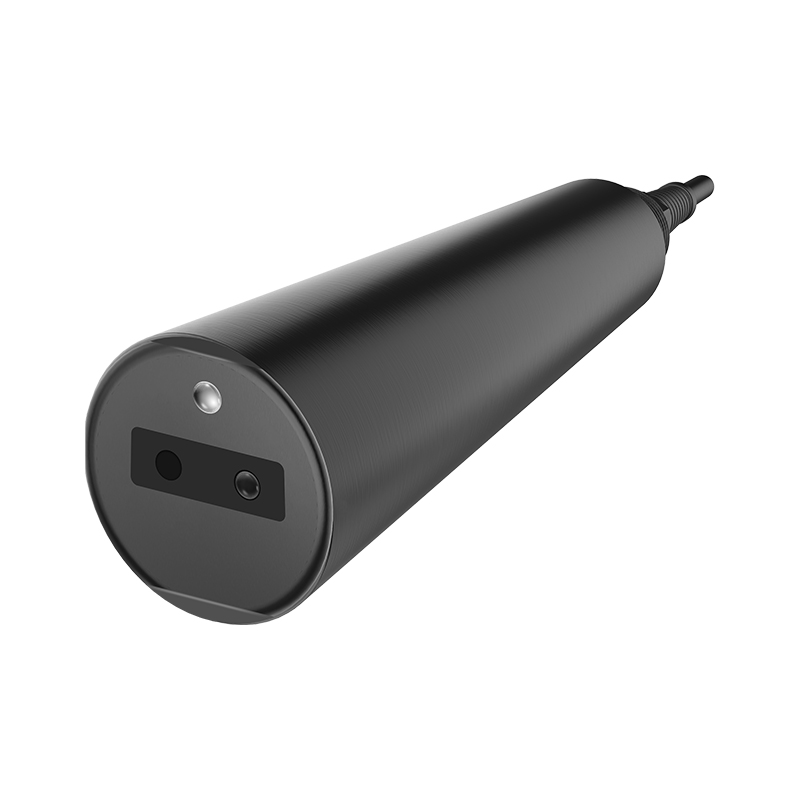

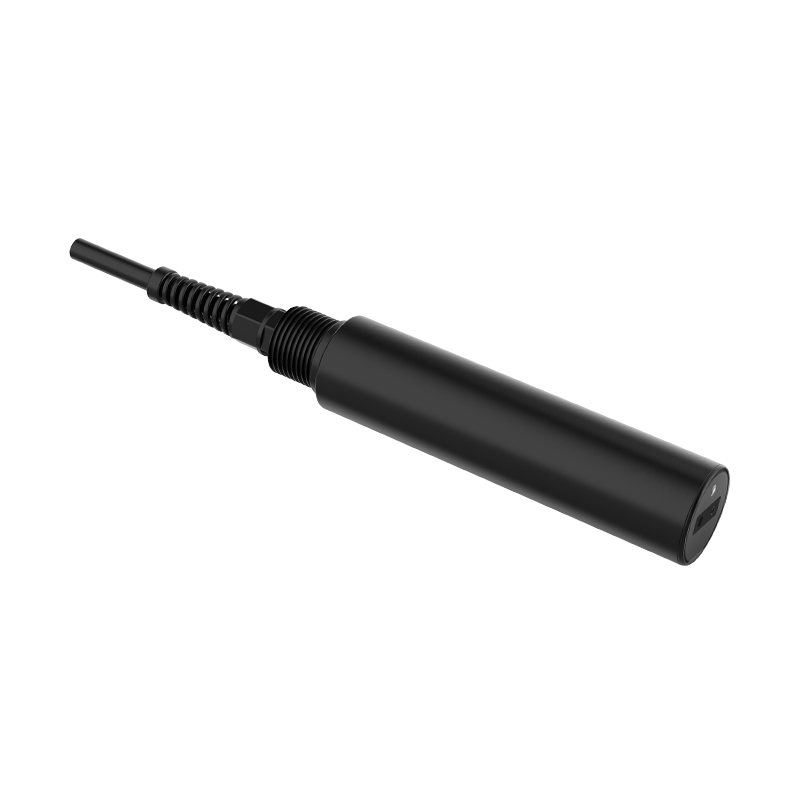

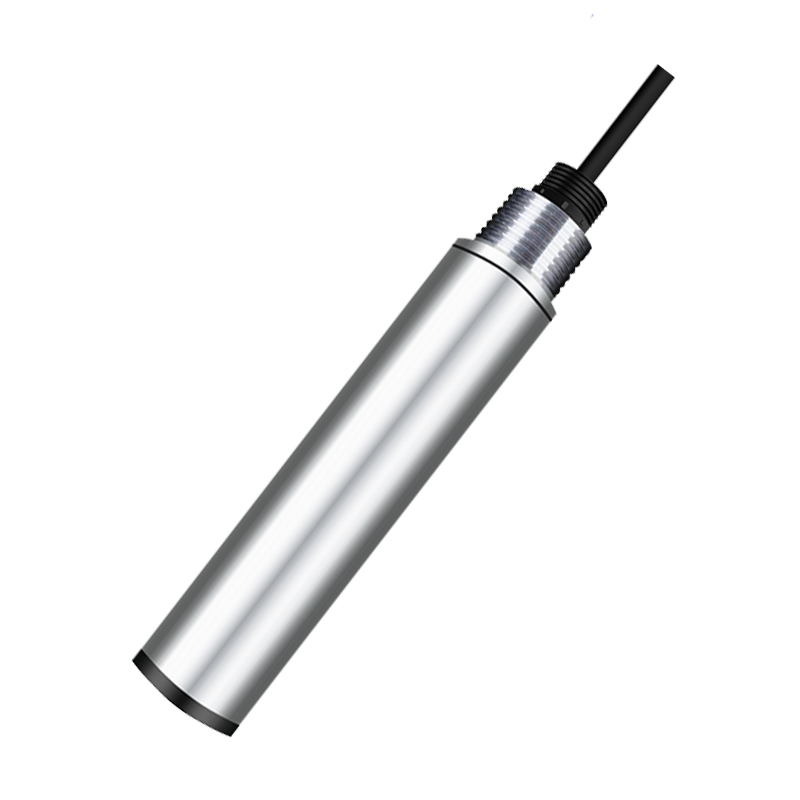

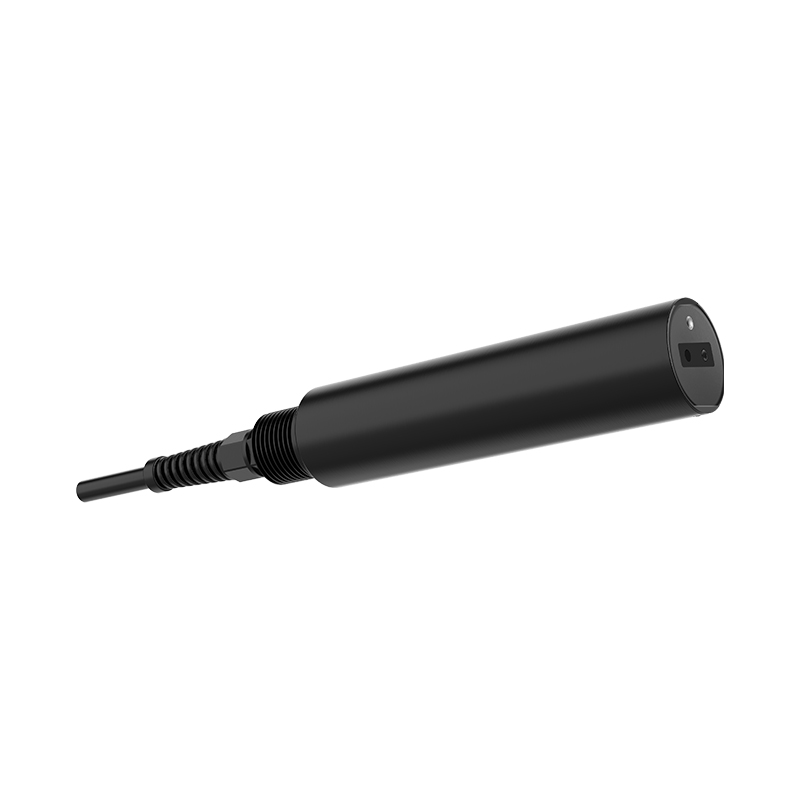

水质浊度变送器

产品型号：RS-ZD-N01-*

此产品是一款基础型常规水质监测数字浊度变送器；采用国外成熟的 90°散射光原理，使用红外 LED 光源、光纤传导光路的设计方法；内部增加滤光算法，抗外界光干扰能力强。内置温度变送器，可以自动温度补偿，适合在线长期监测环境使用。

产品详情

产品概述

RS-ZD-N01是一款基础型常规水质监测数字浊度变送器；采用国外成熟的90°散射光原理，使用红外LED光源、光纤传导光路的设计方法；内部增加滤光算法，抗外界光干扰能力强。内置温度变送器，可以自动温度补偿，适合在线长期监测环境使用。

功能特点

浊度测量范围0~50NTU;0~200NTU；0~1000NTU;0~4000NTU。

防水等级IP68。

滤光算法，抗外界光干扰强，自动温度补偿，适合在线长期检测环境使用。

RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。

ModBus通信地址可设置，波特率可修改。

设备采用宽电压供电，直流10~30V均可。

技术参数

485型：

测量范围	0.00~50.00NTU;0.0~200.0NTU；0.0~1000.0NTU ;0~4000NTU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.00~50.00NTU量程：0.01NTU； 0.0~200.0NTU量程：0.1NTU； 0.0~1000.0NTU量程：0.1NTU； 0~4000NTU量程：1NTU; 温度：0.1℃
响应时间	≤30sec
设备工作条件	0~40℃
供电	DC 10~30V
功耗	0.2W
通信接口	RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200 可设）
测量原理	90°光散射法
寿命	正常使用2年
防水等级	IP68
电极线长	默认5m
外壳材质	耐腐蚀塑料

模拟量型：

测量范围	0.00~50.00NTU;0.0~200.0NTU；0.0~1000.0NTU ;0~4000NTU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.00~50.00NTU量程：0.01NTU； 0.0~200.0NTU量程：0.1NTU； 0.0~1000.0NTU量程：0.1NTU； 0~4000NTU量程：1NTU;
响应时间	≤30sec
模拟量输出	4~20mA；0~5V；0~10V可选
设备工作条件	探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露）
供电	DC 10~30V（0~10V供电DC 24V）
功耗	≤0.8W
测量原理	90°光散射法
寿命	正常使用2年
防水等级	探头：IP68 王字壳：IP65
探头线长	默认5m
外壳材质	耐腐蚀塑料

4G/WIFI/ETH/LORAH型：

测量范围	0.00~50.00NTU;0.0~200.0NTU；0.0~1000.0NTU ;0~4000NTU
测量误差	±5%FS（25℃）；±0.5℃
分辨率	0.00~50.00NTU量程：0.01NTU； 0.0~200.0NTU量程：0.1NTU； 0.0~1000.0NTU量程：0.1NTU； 0~4000NTU量程：1NTU; 温度：0.1℃
响应时间	≤30sec
设备工作条件	探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露）
供电	DC 10~30V
功耗	0.4W
上传方式	4G、WIFI、ETH、LoRa
测量原理	90°光散射法
寿命	正常使用2年
数据上传时间	4G：默认 30s/次，1s~65535s 可设 WIFI：默认 10s/次，1s~65535s 可设
数据上传间隔	ETH：默认30s（1s~60000s可设）
数据采集时间	4G、WIFI：2s/次
防水等级	探头：IP68 王字壳：IP65
探头线长	默认5m
外壳材质	耐腐蚀塑料

产品选型

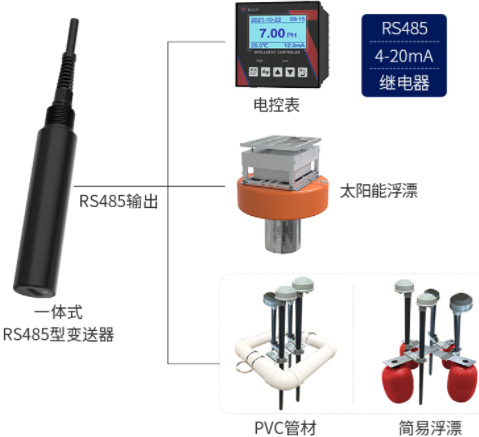

系统框架图

浊度变送器系统框架图

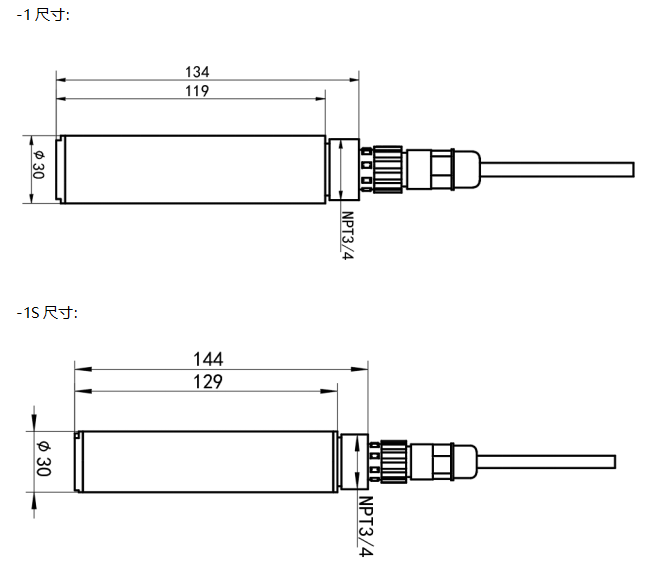

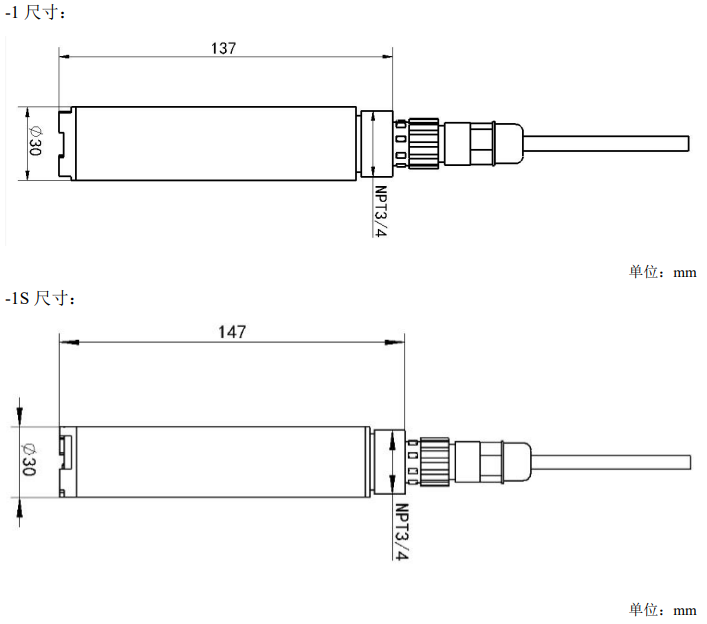

尺寸说明

安装说明

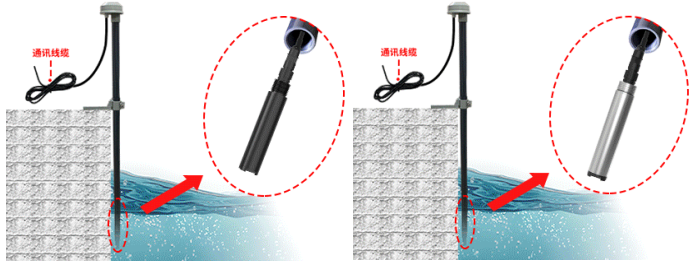

1、沉入式安装：可通过设备的NPT3/4螺纹“连接防水管”或将设备“安装固定于浮漂滤筒内”。

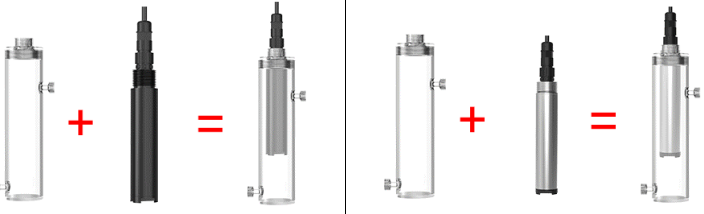

2、管道安装：可通过设备的“NPT3/4螺纹”，将设备安装固定于我司“圆筒形流通槽”内。

接口说明
